石墨接地模块水平安装的施工步骤

2021-07-27 14:50:31

次

1、根据实际可使用土地面积，平均分布各接地体，并在地面划好线，作好施工准备。每块石墨接地模块的间隔距离，尽量不小于4m，如果因为实际使用过程中，树脂砂生产线无法满足间隔要求，则在计算是，其利用系数需要取低值进行计算。根据计算估算用量，按偏差5%~10%处理，得出总接地体用量。

2、根据划好的位置，开挖适合尺寸的槽。可以采取纵横槽的方式，也可以采用深坑加连接槽的方式进行开挖。要求槽的深度，不低于0.5m，为0.8~1.5m。其实际的深度，可以参考的原则：土壤电阻率越高，埋设深度就要越大；地下水位越低，埋设深度就要越大。

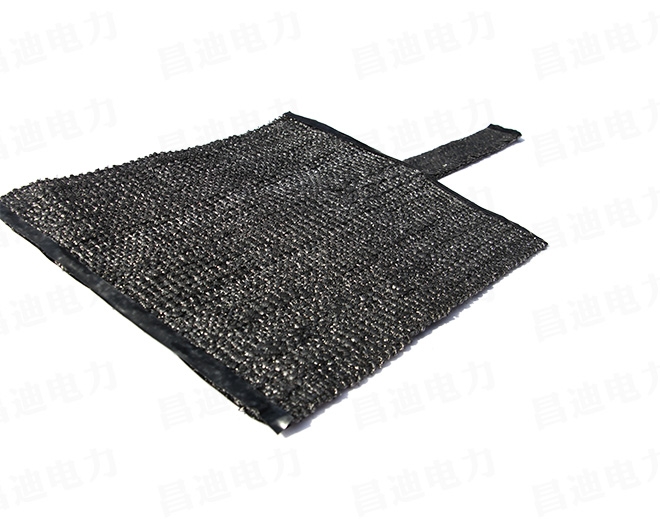

石墨接地模块

3、挖好槽后，在槽的底面，敷设一层降阻剂，然后将模块平放于降阻剂上方，并用力夯实。利用热镀锌扁钢或是铜等导体，建议尺寸不小于3×30mm，将模块之间的极芯连接起来，其连接方式，建议采用焊接方式，如果现场不充许，接地模块可采用铆接的方式。无论何种方式，均需要表面过两遍漆进行防腐蚀处理。

4、回填土壤；如果现场挖出的土壤为砂石黄泥等类型，建议回填土部分换成其它导电率更高的泥土，以增加降阻效果。在回填过程中，需要浇适量的水，分层夯实。完成上面的工序后，在模块及连接扁钢或是铜排上面，再用降阻剂敷设一层，直至将模块完全密封为止。施工过程中，需要加少量的水，使降阻剂与模块之间完全接触。
